Ki jan yo chwazi yon antèn UHF RFID Reader

Yo ta dwe chwazi yon antèn lektè RFID UHF pou zòn lekti ou bezwen an, pa pou pi gwo nimewo benefis nan yon katalòg. Yon panèl 12 dBi ka itil lè ou bezwen yon jaden konsantre nan direksyon yon liy kontwole oswa zòn sib byen lwen, men menm antèn la ka yon move chwa pou yon pòt, etajè oswa estasyon travay kote lekti endezirab gen plis enpòtans pase distans maksimòm.

Lòd seleksyon pratik la se: mache sib ak bann frekans → zòn lekti obligatwa → oryantasyon tag → jwenn ak lajè gwo limyè → pozisyon aliye → kab ak konektè → pouvwa lektè ak limit regilasyon → tès pilòt. Gid sa a konsantre sou travay jeni ak akizisyon sa a pou sistèm lektè RFID UHF/RAIN pasif.



Defini Zòn Lekti A Anvan Konpare Antèn

"Long ranje" se pa yon kondisyon konplè. Yon spesifikasyon zòn lekti itil-dekri ki kote tags yo ta dwe kaptire ak ki kote yo pa ta dwe kaptire.

Yon pòt waf ki dwe idantifye palèt ki travèse yon sèl pòt gen yon pwoblèm antèn diferan de yon koulwa depo kote yon operatè vle gwo pwoteksyon. Premye a ka benefisye de yon jaden plis direksyon. Dezyèm lan ka bezwen plizyè zòn kontwole olye pou yo yon sèl gwo -panèl pou eseye kouvri tout bagay.

Se poutèt sali ranjeepili zònyo ta dwe trete kòm kondisyon diferan. Range se yon rezilta distans anba yon seri kondisyon. Zòn lekti a se zòn twa -dimansyon kote yon tag ka patisipe aktyèlman nan workflow la.



Matche antèn la ak Band UHF rejyonal la

UHF RFID pa sèvi ak yon sèl plan radyo idantik atravè lemond. LaRAIN Alliance gid spectremontre ke alokasyon pasif UHF RFID diferan pa rejyon an. Ozetazini, konsèy sou konsepsyon sistèm RAIN mete kat anviwònman US la nan FCC Pati 15.247 ak gwoup 902–928 MHz abitye. Deplwaman Ewopeyen yo souvan itilize 865–{868 MHz, ak yon gwoup wo wopeyen alantou 915–921 MHz tou defini nan konsèy aktyèl RAIN.

Règ akizisyon a se senp: antèn la dwe kouvri plan frekans ke lektè a pral aktyèlman itilize nan peyi sib la. Yon antèn 902–928 MHz se pa otomatikman antèn ki dwat pou yon lektè configuré pou yon gwoup rejyonal diferan, menmsi tou de pwodwi yo dekri kòm "UHF RFID."

Pou deplwaman miltinasyonal yo, dokimante peyi destinasyon yo anvan w chwazi yon SKU antèn pou chak sit. Konfime konfigirasyon rejyonal lektè a, gwoup fonksyònman antèn la, ak règ lokal -pouvwa radiasyon yo ansanm.



Konprann sa ki genyen antèn vrèman chanje

Antèn genyen dekri ki jan fòtman yon antèn konsantre enèji nan direksyon patikilye konpare ak yon referans ideyal. Pi wo benefis pa kreye pouvwa RF gratis. Li redistribiye enèji ki disponib nan yon modèl radyasyon ki pi konsantre.

Rezilta pratik la se nòmalman yon echanj-ant rive ak fòm pwoteksyon. LaVoyantic RAIN RFID antèn seleksyon konsèyrezime menm relasyon an: pi wo -antèn ki genyen kostim konsantre pi long-lekti ranje, pandan y ap antèn ki pi ba-gain yo souvan pi bon pou pi laj pwoteksyon fèmen-. Se poutèt sa, lajè travès ak modèl radyasyon konplè a dwe li ansanm ak benefis.

Yon nimewo 12 dBi pou kont li pa di ou:

• ki jan lajè jaden itil se nan distans aktyèl la aliye;
• si wi ou non liy oswa etajè ki tou pre yo pral kouran tou;
• ki jan antèn la konpòte dèyè oswa sou bò panèl la;
• konbyen pouvwa RF ki pèdi nan kab coax la;
• ki jan tag la reponn sou pwodwi reyèl la;
• oswa si limit pouvwa radiasyon lokal yo mande pou redui pwodiksyon lektè a.

Lè w ap konpare antèn yo, mande pou lajè travès orizontal ak vètikal yo epi, kote ki disponib, trase radyasyon-modèl yo. Yon gwo valè benefis ak yon gwo bout bwa etwat ka egzakteman sa yon liy machin bezwen ak egzakteman sa yon zòn k ap resevwa lajè pa bezwen.

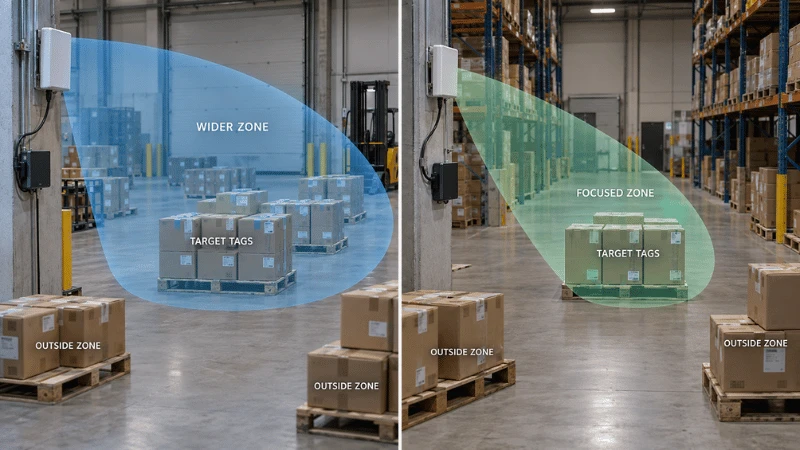

Sèvi ak Beamwidth pou kontwole kote lekti yo rive

Beamwidth dekri lajè angilè lòb radyasyon prensipal la, souvan alantou pwen yo kote pouvwa te tonbe pa 3 dB soti nan pik la. Li se pa yon miray difisil: tags ka toujou li deyò lajè nominal la paske sidelobes, refleksyon ak sansiblite tag tou gen pwoblèm.

Toujou, lajè travès se youn nan jaden done ki pi itil pou predi si yon antèn gen chans rive nan kreye yon zòn lekti laj oswa konsantre.

Si yon sistèm echèk paske li li twòp tags andeyò workflow la, yon antèn ki pi wo -se pa otomatikman yon amelyorasyon. Ranje a ka yon modèl travès diferan, pi ba pouvwa lektè, yon ang aliye diferan, pwoteksyon, yon plasman tag diferan oswa yon kote antèn diferan.

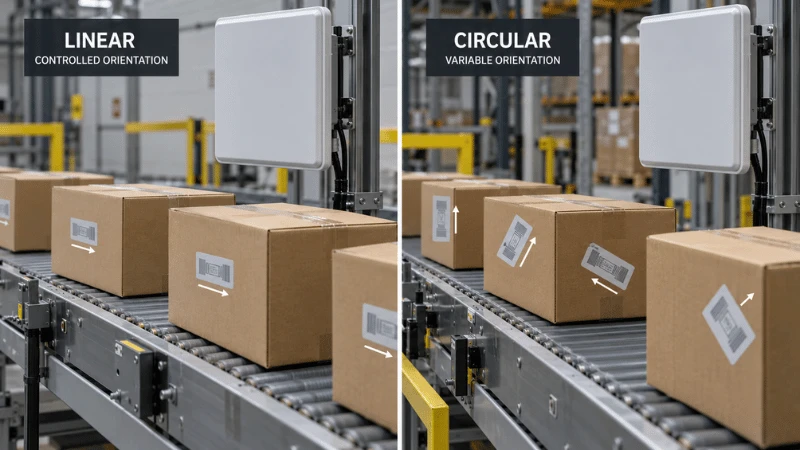

Chwazi Polarizasyon Lineyè oswa Sikilè Soti nan Oryantasyon Tag

Polarizasyon dekri oryantasyon ak konpòtman jaden elektrik antèn la. Nan UHF RFID, aliyman polarizasyon afekte fason efikasman enèji marye ant antèn lektè a ak antèn tag la.

Polarizasyon lineyèse atire lè oryantasyon tag la kontwole epi yo toujou aliman ak jaden lektè a. Konsantre enèji nan yon sèl polarizasyon ka bay kouti fò nan yon tag ki aliyen.

Polarizasyon sikilèse plis padonnen lè tags rive nan diferan ang. Gid antèn Voyantic rekòmande li pou aplikasyon kote oryantasyon tag se enprevizib, pandan y ap polarizasyon lineyè adapte oryantasyon kontwole pi byen.

Sa a se pa yon règ ki "sikilè se pi bon." Se yon echanj-. Si chak etikèt katon pase lektè a nan yon oryantasyon li te ye, yon antèn lineyè byen aliyen ka efikas. Si ka wotasyon, rad pandye nan diferan ang, oswa machin yo mete tags vit devan enkonsistan, polarizasyon sikilè ka diminye sansiblite oryantasyon.

Pou pòtal ak transporteurs, teste pi move ang tag reyalis la olye pou sèlman figi ideyal la-sou pozisyon an. Yon sistèm ki travay sou yon echantiyon estatik ka toujou manke move tags lè oryantasyon chanje.



Lektè pouvwa, pèt kab ak akeri antèn yo fòme yon sèl bidjè RF

Pouvwa pwodiksyon konfigirasyon lektè a se pa menm ak pouvwa a delivre nan antèn la, epi ni nimewo pou kont li di ou jaden an radiasyon.

Yon relasyon itil premye-lòd se:

Apwoksimatif EIRP=lektè a fè pouvwa - pèt kab ak konektè + benefis antèn.

Kalkil egzak la konfòmite depann de kad regilasyon an ak ki jan yo espesifye benefis antèn, men leson akizisyon an se senp:pouvwa lektè, pèt kab ak benefis antèn dwe revize ansanm.

Yon kouri coax long ka retire yon pati enpòtan nan pouvwa RF a anvan li rive nan antèn la. Ajoute yon antèn ki gen gwo -genyen ka rekipere fòs jaden nan yon direksyon, men li kapab tou kreye yon zòn ki pi etwat oswa pouse sistèm nan nan direksyon yon limit pouvwa regilasyon -. Gid konsepsyon sistèm RAIN Alliance la trete klèman pouvwa radiasyon pèmèt kòm yon anviwònman rejyonal olye ke yon nimewo inivèsèl.

Anvan kòmande, ekri:

• modèl lektè ak kalite antèn-pò;
• planifikasyon konduit pouvwa anviwònman;
• kalite kab coax ak longè;
• Konektè ak adaptè konte;
• genyen antèn;
• pwofil frekans rejyonal;
• ak plafon pouvwa regilasyon -ki aplike sou sit enstalasyon an.

Pa konpanse pou yon antèn mal positionné pa senpleman ogmante pouvwa jiskaske etikèt yo li. Sa ka elaji zòn nan lekti mal epi kache pwoblèm jeyometri aktyèl la.



Tcheke Connector, kab ak chemen RF 50-Ohm

Pifò sistèm antèn lektè UHF itilize yon chemen RF 50-ohm, men konektè fizik yo varye. Antèn yo ka itilize N-tip, SMA, RP-TNC oswa lòt konektè, alòske pò lektè yo ka itilize yon fòma diferan. Se poutèt sa kab obligatwa a bezwen sèks konektè kòrèk la ak koòdone nan tou de bout.

Konpatibilite Connector fasil pou neglije paske antèn la ak lektè ka tou de elektrik apwopriye men yo toujou pa konekte san yon adaptè. Chak adaptè siplemantè tou ajoute yon lòt jwenti mekanik ak kèk pèt RF.

Pou pi long fil kab, mande pou atenuasyon kab la nan frekans UHF aktyèl la olye ke w sèvi ak yon deskripsyon jenerik "kab -pèt ki ba". Kenbe longè kab ki pa nesesè soti nan enstalasyon an, epi wout kab la pou li pwoteje kont koube repete, kraze ak ekspoze move tan.

VSWR se yon lòt jaden done itil. Yon VSWR pi ba nan gwoup la gen entansyon jeneralman endike yon pi bon matche ak enpedans ak mwens pouvwa reflete tounen nan direksyon lektè a. Li vo tcheke, men yon bon VSWR pa pwouve ke antèn la kreye zòn nan lekti dwa.



Pozisyon aliye ka gen pwoblèm plis pase yon sèl plis dB nan pwogrè

Pèfòmans antèn RFID chanje lè enstalasyon an chanje. Wotè, enklinezon, distans ak estrikti metal, mi ki tou pre, charyo, manto, likid ak antèn vwazen yo tout afekte jaden an wè pa tag la.

Pou yon antèn panèl, dokimante pwen aliye ki gen entansyon an ak liy santral la nan gwo bout bwa prensipal la. Lè sa a, tcheke chemen tag aktyèl la. Yon panèl ki monte byen wo sou yon miray men ki vize paralèl ak mouvman tag la ka fè pi mal pase yon antèn ki pi ba -ak plase nan ang kòrèk la.

Metal ki tou pre ka reflete enèji UHF ak kreye multipath. Refleksyon ka ede yon tag nan yon kote pandan y ap kreye yon nil nan yon lòt. Likid ak charj pwodwi dans ka absòbe enèji. Efè sa yo se rezon ki fè yon tès depo vid-ak yon tès depo ki konplètman chaje ka bay rezilta diferan.

Enstalasyon deyò ajoute kondisyon mekanik ki endepandan de pèfòmans RF. Si antèn la pral ekspoze a lapli, pousyè tè, limyè solèy la, monte bisiklèt tanperati oswa van, presize evalyasyon patiraj ki nesesè yo, bracket, sifas aliye, sele kab ak limit anviwònman an. Pa dedwi konvnab deyò nan yon radome ABS sèlman.



Pa Trete "Pwisans Sorti Maksimòm" kòm yon Spesifikasyon Lekti-Range

Gen kèk paj pwodwi antèn ki bay lis yon nivo maksimòm RF D '{0}}. Valè sa a dekri konbyen pouvwa RF pyès ki nan konpitè antèn la fèt pou tolere. Li pa vle di sistèm RFID la ta dwe opere nan pouvwa sa a, epi li pa predi distans li tag.

Sistèm RFID UHF pasif yo kontrent pa lektè a, règleman radyo rejyonal yo, genyen antèn, pèt kab, sansiblite tag ak anviwònman fizik la. Yon evalyasyon pouvwa antèn trè wo-manyen ka pa enpòtan nan yon deplwaman legal fiks-lektè ki opere ak pi ba pouvwa anpil.

Pou akizisyon, bay priyorite espesifikasyon ki fòme zòn lekti RFID la: bann fonksyònman, benefis, lajè travès, polarizasyon, enpedans, VSWR, konpòtman devan-a-dèyè, konektè, evalyasyon anviwònman ak metòd aliye.



Lè yon antèn 12 dBi fè sans

Yon gwo -antèn 12 dBi kapab yon kandida rezonab lè pwojè a bezwen yon jaden konsantre sou yon chemen relativman long epi zòn sib la byen kontwole. Egzanp yo ka gen ladan idantifikasyon machin, yon liy deyò defini, yon pòs pasaj long oswa yon lòt pwen kote antèn la ka vize espre.

Anvan ou apwouve li, reponn kat kesyon:

1. Èske gwo bout bwa a kouvri tout chemen tag obligatwa a?Yon gwo bout bwa etwat ka kreye kwen avèg si tag la deplase deyò lòb prensipal li.
2. Èske gwo bout bwa a tou rive nan tags vle?Yon antèn -long ranje ka kreye lekti kwa-nan byen ki tou pre si jeyometri a pa kontwole.
3. Èske polarizasyon an koresponn ak reyalite oryantasyon tag-la?Gwo benefis pa ranje dezakò polarizasyon.
4. Èske pouvwa lektè a ka konfigirasyon pou satisfè limit pouvwa radiasyon lokal la?Pwofi antèn se yon pati nan bidjè a RF.

Si nenpòt nan repons sa yo pa klè, "12 dBi" se toujou sèlman yon nimewo katalòg, se pa yon konsepsyon sistèm apwouve.



Bati RFQ la alantou evènman Read la

Yon RFQ antèn vin pi itil lè li dekri evènman lekti a olye li mande sèlman "yon antèn RFID UHF long-."

Pou apwovizyone lektè dirèk, laKategori lektè Syntek UHF RFIDse pwochen etap komèsyal ki apwopriye a. Seleksyon lektè ak seleksyon antèn yo ta dwe toujou valide kòm yon sèl sistèm RF olye ke kòm de acha katalòg endepandan.



Validate antèn la nan zòn lekti reyèl la

Seleksyon antèn pa fini lè fichye yo matche ak. Etap final la se yon pilòt ki sèvi ak lektè aktyèl la, antèn, kab, tags, atik tag ak jeyometri aliye.

Kouri tès la atravè eta opere ki ka chanje konpòtman RF:

• popilasyon etikèt minimòm, nòmal ak maksimòm;
• pi bon ak pi move oryantasyon tag espere;
• etajè oswa palèt vid ak chaje;
• Tags estasyonè ak k ap deplase kote mouvman se yon pati nan workflow la;
• pouvwa lektè nòmal ak nenpòt anviwònman ki pi ba-pouvwa ke yo konsidere;
• atik tag vwazen ki pa ta dwe kaptire;
• pòt, machin, charyo oswa lòt gwo objè metal nan pozisyon nòmal yo;
• ak longè kab pwodiksyon entansyon olye ke yon kab kout ban.

Kritè akseptasyon an ta dwe mare ak evènman biznis la: tag kòrèk yo te kaptire andedan zòn ki gen entansyon an, kwa ki pa akseptab -lekti kontwole deyò li, ak operasyon repete nan kondisyon reyalis. Yon plan tès separe sistèm-ka defini papòt egzak pas/echèk pou deplwaman an.

Si pwojè a bezwen yon fondasyon validation pi laj apre yo fin chwazi antèn la, sèvi ak gid Syntek aTès sistèm RFID anvan deplwaman.



Règ seleksyon an

Chwazi yon antèn lektè RFID UHF nan lòd sa a:

rejyon ak frekans → li -zeyometri zòn → oryantasyon tag → genyen ak lajè limyè → polarizasyon → aliye → kab ak konektè → pouvwa lektè ak limit regilasyon → tès pilòt.

Lòd sa a anpeche erè katalòg ki pi komen an: chwazi antèn dBi ki pi wo a an premye epi eseye fòse enstalasyon an anfòm li pita.

Antèn ki pi bon an se pa youn ki li pi lwen nan espas ouvè. Li se youn nan ki kreye zòn nan lekti obligatwa, ak tag aktyèl yo ak lektè, pandan y ap kenbe lekti vle anba kontwòl.
